Jak si postavit svůj počítač? 2.část - Základní deska

Druhou část seriálu bych rád věnoval základním deskám,neboť je to základ celého PC,na kterém si potom celou tu "skládačku postavíte" volba špatné základní desky vám třeba zamezí vybrat si ten správný procesor a tím pádem ovlivní to,jak sestava bude ve výsledku vlastně chodit a jestli vůbec.

Základ celé stavby

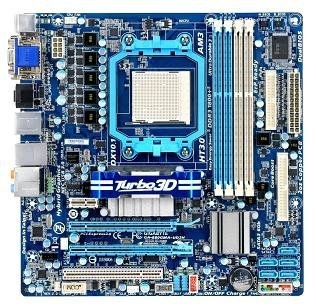

Na začátek vysvětlím,co to vlastně ta základní deska je a co má za úkol.Základní deska u PC je vlastně jako základ celé budovy,příliš neovlivní její výsledný šmrnc,ale ovlivní to jak ji budete moci postavit.

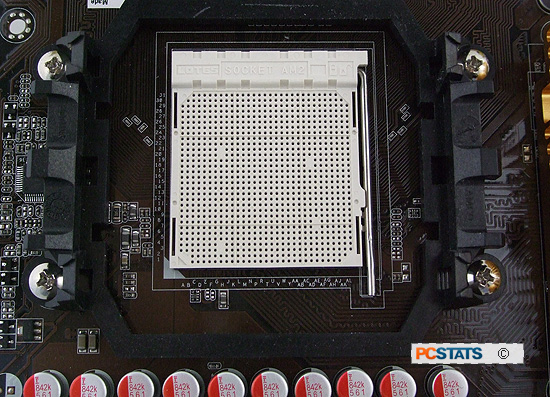

Hlavním účelem základní desky je propojení všech součástek a na všechny součástky existují různé sloty(dá se charakterizovat jako konektor).Typy slotů se od sebe odlišují nejen rychlostí a funkcemi,ale i tvarem (takže logicky nemůžete bez použitý hrubé síly dostat kulatý konektor do čtveratého :) ).Nejdůležitějším slotem na PC je tzv. Socket (=česky Patice) do které patří procesor.Podle patic se většinou rozdělují desky na eshopech.Momentálně je v prodeji pět typů patic(více o nich níže).Kromě patic jsou na desce sloty na RAM(=Operační paměť),jež se rozdělují do tří základních tipů - DDR1,DDR2,DDR3,od nestaršího po nejnovější a nejrychlejší.Na desce najdete taky konektory pro připojení HDD,konektory na grafickou kartu nebo universální sloty na zvukové,síťové karty atd. atd....Nutno podotknout,že konektorů je na desce opravdu hodně,pokusím se vám tady všechno rozebrat aby se v tom orientoval každý(není to ani tak složité,jen si to chce pamatovat všechny ty názvy a spojit si je se správným komponentem,který se do nich zapojuje),ale to opět až za chvíli.Na základní desky jsou také desítky čipů,což je vlastně paměť pro desku.Chipy lze poskládat do jakéhosi chipsetu(na desce jsou dva chipsety),který je vždycky chlazen pasivním chladičem.Nejdůležitější ze všech je BIOS,čož je vlastně startér celého PC.Hned po zmáčknutí tlačítka a proniknutí elektrického proudu do desky začíná BIOS bootovat(tak se říká vlastně tomu startování),tzn. nastavovat napětí do jednotlivých komponent,nastavit správně sběrnice(zařízení které "sbírá" data) a celkově všechny komponenty aby vše běželo podle předpisů,které jsou nastaveny.Jakmile BIOS dobootuje a vše je nastaveno jak má být ozve se jedno pípnutí a začíná se spouštět systém(pokud se ozve víc pípnutí je pravděpodobně něco v nepořádku,viz. v manuálu vaší základní desky).

Desky mají většinou ve specifikaci uvedený nějaký rozměr,rozlišujeme je na microATX,ATX a BTX.Přičemž ATX je obyčejné,microATX je malé a BTX zas velké provedení s možností dvou procesorů.Velice důležité je,aby vaše skřín podporovala rozměr desky,proto si na to dávejte pozor.

Výběr patice,aneb věčné dilema

Výběr patice většinou záleží na vkusu a na tom,na co PC přesně daný člověk využívá.Věřte tomu,že to je velmi diskutabilní téma,neboť i většina odborníků se kvůli paticím dostává do rozporu s jejich kolegy.Patice by se daly rozdělit na patice Intel a AMD.AMD má patice AM2,AM2+ a AM3 do první jmenované se procesory už neprodávají a do druhé nevyrábí(ikdyž procesory s AM3 jsou kompaktibilní s AM2+ a naopak),zde nám tady zůstává jen poslední AM3,která ale bude nejspíš v následujícím roce předčena paticí AM3+,o které ale zatím nemůžeme s jistotou mluvit,protože informací s dílen AMD je zatím jen nutné minimum...U Intelu máme také jen tři patice a to 755,1156 a 1366,pričemž první jmenovaná už je také tzv. "mrtvá" a nemá cenu na ní stavět sestavu.

Takže:Kterou do herního PC?Tady záleží opravdu na tom,kolik máme peněz na procesor,protože zatímco AM3 je poměrně levná,1156 a 1366 už se hodí jen pro procesory s cenou nad 5,000 minimálně.Pokud tedy stavíte herní PC do 20.000 doporučuji investovat do AM3,která je mezi herními PC velmi rozšířená a já sám za sebe můžu říct,že i bezproblémová.Lze do ní pořídit čtyřjádrový procesor okolo 2,500 ,jenž by měl bez problému stačit i do herního PC.Navíc jsou do této patici k dispozici šestijádra na vysokých taktech,které ve hrách mohou konkurovat i těm nejlepším CPU na trhu.Socket 1156 je rovněž dobrým řešením do herního PC.Zejména pokud máte větší nároky na procesor nebo na PC děláte často náročné věci(střih videa,komprese,konverze),které obyčejné AMD nezvládá tak rychle.Osobně bych do něj šel až u PC kolem minimálně 25,000 jen na bednu(bez periferií).Socket 1366 už patří do špičky,kde najdete nejlepší herní procesory,které jsou zároveň skvělé i pro jakékoli výpočty přes jádra a nabízejí klidně až 12 virtuálních jader(což je už vážně dost).Tento socket se dává většinou do opravdu extrémních PC s cenou nad 40,000.I když se nějaký levnější CPU do téhle patice dá pořídit za 7,000 zdá se mi to do čistě herního PC příliš velký luxus,který se ve hře prostě nevyplatí(kdo pozná nárůst o 0,6FPS(FPS=obrázek za sekundu) je borec).

Do kancelářského PC bych asi uvažoval o nějaké obyčejné AM3.Až při investici okolo 15.000 bych šel už asi rovnou do 1156,která v náročnějších kancelářských aplikací nabídne přece jen něco navíc.

Chipset

Chipsety se liší u každé patice a je jich celkem požehnaně,takže v tom občas máme guláš.Chipsety jsou na desce dva-jeden na severním a druhý na jižním můstku.Důležitý je hlavně chipset na severní můstku,jižní se většinou moc neřeší,protože ve většině případů ve výsledku dosahují stejných hodnot,ať se jmenují jak se jmenují.Největším přebytkem chipsetů v prodeji(15) trpí patice AM3 a zorientovat se v nich může být pro nováčka celkem obtížné.Rozhodně nedoporučuji jakýkoli nVidia nForce Chipset,který se v dnešní době už nepraktikuje,neboť s ním jsou často problémy(od kompaktibility procesorů,přes paměti až po neuspořádanost BIOSu).I když já osobně problémy neměl(ale radši jsem do toho moc nerýpal :) ), je zbytečné to riskovat,vzhledem k tomu,že ušetříte maximálně 500 Kč.Ani AMD ale nemá všechny jejich čipy IN.740G a 760G opět nedoporučuji,kvůli tomu jak jsou zastaralé.770 a 785G se vyskytují často ve starších herních PC a jsou poměrně bezproblémové,stejně bych do nich ale neinvestoval,protože např. slabší jmenovaný postrádá možnost CrossFire nebo SLI(zapojení více jak jedné grafické karty).790FX je už kvalitní,ještě nedávno high-end produkt,který je ale stále poměrně předražený....Takže pokud se nehodláte pustit do extrémního taktování,tak vám za to nestojí.U 790GX už je cena poměrně příznivá a nabídne vám mnohé i tak musím jmenovat poměrnou zastaralost,protože výhody jako jsou nové USB 3.0 nebo eSata vůbec nenabízí.Ti bystřejší si všimli,že už zbyli jen nejnovější AMD 800 chipsety,které mohu doporučit s klidným svědomím všechny.870 je ten nejlevnější,který i přes nízkou cenu nabízí spoustu vychytávej,880G je už poměrně high-end produkt s velmi nadprůměrnou výbavou a na závěr 890GX a 890FX,které jsou rájem pro extrémní taktování a extrémní výbavu a patří ke špičce,bohužel vše vykupuje cena okolo 3-5k,což už je poměrně drahá záležitost v porovnání s ostatními produkty.Co z toho plyne?Pokud hledáte kvalitní chipset za nízkou cenu kupte AMD870,nejlépe variantu od Gigabyte,pokud se chcete chlubit dostatkem eSATA,FireWirů a USB 3.0 a přitom neutratit všechny peníze z rozpočtu volte 880G(který mimochodem vlastním i já).

Pro socket 1156 už tolik chipsetů není.Začneme třeba chipsetem Intel Q57,ten je většinou k dispozici na deskách microATX a nutno dodat,že zrovna nějaké luxusní vybavení nemá.Další chipset H55 se poměrně stihl rozšířit a dá se na něm poměrně slušně taktovat,avšak vybavení taky nepatří nejlepší.Konektory jako eSATA,USB 3.0 či dokonce FireWire povětšinou u desek s H55 chybí.Jeho vylepšená verze H57 zatím není moc rozšířená,ale zase často obsahuje USB 3.0 a taktovat na ní bezpochyby půjde dobře.Bohužel nějaký průměrný kousek vás výjde na 3k,což je poměrně hodně.Zajímavým chipsetem jest Intel Ibex Peak 3450,který ovšem můžeme nazvat čistě high-endový a jako novinka se ani příliš nerozšířil.Dostáváme se k poslednímu-Intel P55,asi nejrozšířenější(po právu) chipset u Intelu vůbec.Desek postavených na P55 je desítky a tak si můžete vybrat přesně jak vy chcete.U socketu 1366 nemáte prakticky na výběr.Je tam jen chipset Intel 5520 a IntelX58,pro 5520 byla zatím vytvořena jen jedna deska,jde o monstrózní BTX formát s dvěma procesory,za 12,000,který předpokládám nevyužije žádná hra ani z 50%,takže už zbývá jen IntelX58,který je velice spolehlivý a nabízí poměrně velký výběr.

Typ pamětí a přídavné sloty

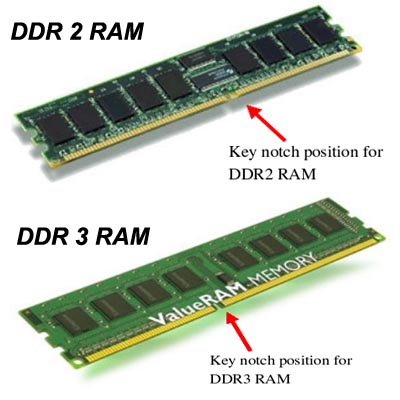

Začnu sloty pro paměti.Většina z nás má momentálně v PC paměti typu DDR2,které nyní už nahrazují DDR3,protože mají lepší propustnost dat(téměř nepoznatelné),ale hlavně protože mají zajištěnou lepší kompaktibilitu a jsou lepší pro taktování(zvyšování frekvencí).Výkonový rozdíl mezi DDR2 a DDR3 je minimální i přesto bych už do desky s DDR2 paměťmi nešel,kvůli zastarolosti celé technologie.DDR3 se proto stává jasnou volbou,pokud nejste úplný škrt a cena 2000 za 4GB pro vás znamená předraženost.Sloty pro RAMky by měli být alespoň čtyři.Dávejte si také pozor na max. podporované množství operační paměti a max. frekvenci.Dobrá deska by měla dovolit kapacitu až 16GB a frekvenci vyšší 1600MHz,pro případné taktování.

Sloty na desce by být pro každého uživatele vybrány podle potřeby.Do herního PC zásadně doporučuji více jak jeden PCI-E16× slot pro grafickou kartu(nejlépe v provedení s alespoň 8 linkami),aby jste měli možnost zapojit více jak jednu do Crossfire nebo SLI.Pokud kupujete nějakou herní GPU,musíte počítat s tím,že zabere více jak jeden slot.Takže kromě slotu pro GPU zabere chlazení karty i jakýkoli slot pod ním(proč ne nad ním?Karty jsou ve skříni vždy otočeny směrem dolů).Dále je na deskách většinou k dispozici PCI slot,který je už poměrně starý,ale stále velmi používaný,dávají se do něj nejrůznější síťové,zvukové či televizní karty.

Nakonec by jste na desce měli mít i nějaké PCI-E1× sloty,které jsou vlastně zmenšeniny slotu na GPU.Pro jejich rychlost se do nich zapojují jen ty nejvýkonnější zvukové karty,v extrému někdy i  síťové,např. pro rychlý přenost LAN signálu na serverech apod.....Na high-end deskách jsou k dispozici i PCI-E4× což je vlastně ale jen rozšířený PCI-E1× slot,tyto dva sloty jsou spolu kompaktibilní.PCI-E8× slot se téměř nevyskytuje v jeho pravé podobě,ale spíše v podobě PCI-E16× slotu s jen 8 linkami,což znamená,že deska využívá potenciálu 16 linek jen z poloviny.

SATA,starší sloty,napájení a interní konektory

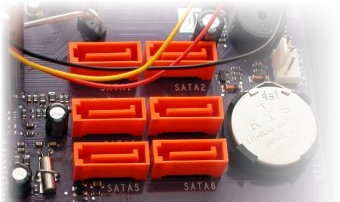

SATA sloty slouží k zapojení pevných disků a nebo nových mechanik na DVD nebo Blue-Ray.I když si můžete říct,že jeden HDD stačí,je dobré mít nějakou rezervu,kdyby místo prostě došlo.Obyčejnému hráči by mělo stačit 6 SATA slotů(např. 4HDD + blueray mechanika + DVD mechanika v extrému),kvalitní desky nabízí klidně i 8 a více SATA slotů,tj. množství které jen s těží využijete,ale i přesto-lepší víc jak nic.V dnešní době už se na trhu vyskytují tzv. Sata 6GB/s sloty(občas špatně označovány jako SATAIII),které nabízí až dvojnásobnou rychlost a jsou kompaktibilní s obyčejnými SATA.Tyto konektory jsou sice výhodou,ale využijete je jen s těží.Jen pokud např. nechcete nějaký pořádný SSD disk(solid state disk,pracuje na bázi flash pamětí,několikanásobně rychlejší jak obyčejný HDD,ovšem zase velmi drahý) zapojit do pole RAID.Co to je pole RAID?RAID má hned několik typů.Třeba RAID0,ke kterému potřebujete nejméně dva disky a funguje tak,že se na každý disk zapisuje jen jedna polovina dat,tzn. zapisujete např. 1GB,které by samo o sobě trvalo zapsat 30 sekund,ovšem jakmile jsou disky v RAID0 zapisuje se na každý disk polovina,tzn. 500 a 500MB.A jelikož v dnešní době už RAID0 funguje velmi dobře,tak se stejně jako zapisovaná hodnota i čas rozdělí na půlku a celé zapisování trvá tedy jen 15 sekund.To samé je i u čtení.Když si vezmete,že klidně zapojíte i 4 disky je už výsledná rychlost na skvělé úrovni a tím pádem vám třeba načítání trvá jen 5 sekund,zatím co normálnímu jednomu disku 20 sekund.No není to skvělé?Značná nevýhoda pole RAID je v možné poruchovosti.Když zvýšíte počet disků na 4,je logicky 4× pravděpodobnější že některý umře a když umře jeden,všechny data se stávají nepoužitelnými(odstraní se 1/4 z každého bajtu,takže asi tak)....Dál existuje pole RAID1,což je tzv. zrcadlení.Můžete zapojit 2 a více disků a vše funguje tak,že se vám na každý disk v RAID1 zapíší stejná data.K čemu to?Když se jeden disk pokazí,tak ho bez problému nahradí druhý a vy pokračujete bez ztráty dat a bez problémů.V dnešní době je moderní i pole RAID10,což je kombinace RAID 1 a 0.Potřebujete na něj alespoň 4 disky.Takže nejen že se data rozdělují na polovinu,ale jsou i chráněna případnému selhání.Základní desky na sobě mají řadiče,které právě tyhle pole RAID dokáží zprovoznit,proto při výběru musíme dávat pozor,jestli zrovna to pole,které chceme je podporováno.

Dále jsou na desce IDE sloty.IDE sloty jsou vlastně předchůdci SATA slotů,na některých nových deskách už se vůbec nevyskytují a disky do nich se už neprodávají.K čemu tedy jsou?Často je běžný uživatel využije,když chce zapojit např. starý disk,ze starého PC,apod....

Na některých deskách jsou k dispozici i starší FDD sloty,což je konektor pro připojení disketové mechaniky.Pokud tedy nějaké takové zařízení využíváte,musíte se podívat,zda tento konektor na desce je.

Dál se dostáváme k napájení desky.Na desku napájí 24-pinová větev a jakožto hlavní zdroj energie celé desky doporučuji si na ni dát pozor.I když se stala standartem a nekvalitní desky bez 24 pin větve se snad už ani neprodávají.Ještě důležitější je se dívat na napájení procesoru,které je rovněž na desce a to buď 4-pinové nebo 8-pinové.4-pinové sice utáhne většinu dnešních CPU,avšak přesto doporučuji si koupit desku s 8-pinem,protože nějakému nenažranému Intelu nebo přetaktovanému AMD jen 4-piny nemusí stačit a měnit desku kvůli CPU je pěkná pakárna,to mi věřte.

Na závěr tohoto odstavce se dostáváme k interním konektorům jako USB či FireWire,které jsou rovnou na desce.Takové konektory jsou důležité pokud máte na skříni čelní výstup(tzn. ve předu a ne vzadu) na sluchátka nebo USB a bez interních slotů by jste takový čelní výstup nemohli zprovoznit,proto se vždy koukněte zda jsou u desky potřebné interní konektory.

Integrovaná zařízení

V dnešní době se na desky implantují různá zařízení,aby uživatelé prakticky nemuseli už skoro nic kupovat.Svým způsobem je to dobře,protože to usnadní a urychlí rozhodování při výběru PC.Na každé základní desce by měla být integrovaná síťová karta,která naprosto stačí a kupovat nějakou jinou se opravdu u normálního herního PC nevyplatí.Hlavním kritériem by měla být možnost přenosu alespoň 100Mbps,i když to je v dnešní době prakticky nevyužitelné a běžná domácnost má okolo 5Mbps,je dobré mít vždy rezervu,aby vás nezpomalovala síťová karta třeba na pouhých 10Mbps,když je rychlost vaší sítě 20...Některé novější integrované síťovky mají podporovanou rychlost dokoce 1Gbps(1000Mbps).A protože nikdo nevíme kam se v budoucnu rychlost internetu až posune a pokud chceme počítač třeba na pět let dopředu,může se klidně stát,že 100 Mb/s bude prostě málo.

Další běžně integrovaným zařízením je zvuková karta.I když je integrovaná,tak 98% uživatelům bude stačit a rozdíl mezi integrovanou a obyčejnou pro ně prostě nebude na tolik velký,aby se vyplatilo něco kupovat.Přesto bych doporučil si dávat na integrované zvukovky pozor,protože nejedenkrát jsem se setkal s pořádným šmejdem,s jen jedním zapojením na repráky...Proto by se jakýkoli uživatel měl kouknout po nějaké zvukovce s 7.1 kanály,což je dnes standard a nejlépe s High Definition označením.

I když integrovaná zvuková a síťová karta stačí,integrovaná grafické karty většinou stojí za prd a doporučuji je jen na čistě kancelářské PC(Word,Excel,atd.),kde je utrácet za GPU blbost.Na integrovaná grafice nerozjedete ani ty nejméně náročné hry na smysluplné nastavení.Je sice pravda,že novější typy už zvládají nějaké to CoD2 nebo Counter Strike na High,ale kdo by si dneska občas nezahrál něco náročnějšího,že jo?Přesto doporučuji dát desce s integrovkou přednost,protože když vám odejde obyčejná GPU,může se stát,že zůstanete bez obrazu.Zatímco s integrovanou GPU ne a můžete třeba vyhledat pomoc na internetu.

I/O panel

Input/Output panel- výstupní/vstupní panel nebo-li zadní panel na skříni.Konektory na zadní panelu jsou rovněž velice důležité,najdete tam totiž životně důležité prvky pro chod PC,jako třeba USB.Přestože je v dnešní době už k dispozici USB 3.0(USB,které běžně znáte je USB 2.0 a s 3.0 jsou vzájemně kompaktibilní,ale jen USB 3.0 zařízení a USB 3.0 dokáží využít širokopásmovou přenosovou rychlost),které je několika násobě rychlejší,doporučuji hrát hlavně na celkový počet,tzn. lepší jak 2×USB 3.0 a 2×USB 2.0 je 8×USB 2.0.Není nic nepříjemnějšího jak muset používat rozbočky,které často nefungují při zapojení více zařízení(rozdělí totiž napětí).

Dále doporučuji hledat desku s PS/2 konektorem na klávesnici,protože přes obyčejné USB 2.0 kolikrát nelze vůbec vejít do BIOSu.Zajímavé zařízení je také FireWire,které je spíš ale něco jako takový malý bonus,neboť jej málo kdy využijete.Slouží k přenosu dat z digitálních kamer a je asi 3× rychlejší jak normální USB 2.0,já osobně jej zatím nevyužil...Ale na chlubení,to špatné není :) . Kutilům se bude líbit třeba eSATA,což je více-méně vyvedený SATA konektor ven ze skříně a lze na něj připojit třeba externí disk.Nemusím asi podotýkat,že takový eSATA je několikanásobně rychlejší jak jakékoli USB nebo FireWire.

Na I/O panelu také najdete výstupy z integrovaných zařízení(od zvukové,přes síťovou a grafickou kartu).

Cena

Ti bystřejší z vás už asi vědí,kolik taková základní deska stojí.Obyčejná se dá pořídil kolem 1,5k. Nějaká lépe vybavená stojí 2,5-3k a high-end se dá pořídit kolem 4-7k.Úplné novinky,či extrémní řešení pro zapojení čtyř grafických karet,jsou zas někde jinde a výjdou vás klidně i na 10,000 korun.

Do herního PC bych asi doporučil druhou jmenovanou,ale pokud nehodlám nějak hodně taktovat,či více využívat potenciálu desky(např. RAID polem) nešel bych přes 3k.

Tak,asi nejdelší,nejobsáhlejší a hlavně nejdůležitější článek z tohoto seriálu máme za sebou a já vám děkuji za pozornost :).

Radagabi

Příště procesory.
